潜水排污泵怎么安装,潜水排污泵安装注意事项

时间:2019-12-21 10:46:45来源:www.gmblb.com作者:绿邦泵业

潜水排污泵怎么安装?潜水排污泵安装的时候要注意什么?这些不知道您是否有了解,下面小编就整理了一些,希望对您有所帮助哦!潜水排污泵通常设置在集水井(坑)内,安装方法分成固定式安装与移动式安装两种形式。移动式安装比较简单,常用于小型排污泵的安装,出水管通常采用软管。固定式安装较为复杂,该种安装方式通常用于带有自动耦合装置的较大型潜水泵。其安装顺序是:浇注混凝土基础、导杆及泵座的安装、泵体的安装、出水管及附件的安装。

潜水排污泵的两种安装方式

1、移动式潜水排污泵安装系统。

高效无堵塞排污泵它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施工的需要。

移动式潜水排污泵

2、自动耦合装置排污泵系统

机组基础通常采用标号c15或c20混泥土浇注,采用一次浇注法施工。为保证基础承受较大的荷载,通常将基层做成上小下大的棱台形状,或与集水井(坑)地板浇成一体,基层顶面应水平,并预埋地脚螺栓。导杆及排污泵座的安装:吊起泵体,缓慢下降至机组基础上,泵座上的螺栓孔正对基础上预埋的地脚螺栓,泵座用水平尺找平后,拧紧地脚螺栓。导杆的底部与泵座采用螺纹、螺栓或插入式并联接,顶部与支撑架相连接,支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成。

自动耦合装置排污泵

泵体的安装:吊起泵体,将耦合装置(耦合装置、潜水泵及电机通常制成整套设备)放置到导杆内,使泵体沿着导杆缓慢下降,直到耦合装置与泵座上的出水弯管相连接,水泵出水管与出水弯管进口中心线重合,见下图:

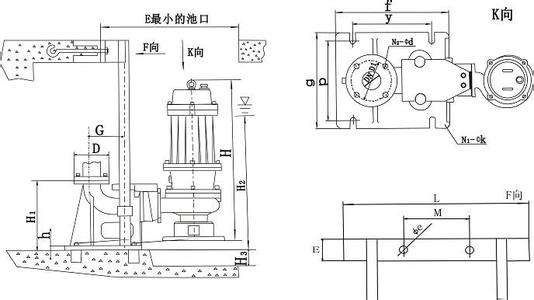

耦合装置潜水排污泵安装图纸

出水管及附件的安装:水泵出水管与出水弯管采用法兰连接,出水管上的其他附件包括闸阀、膨胀节及逆止阀等采用法兰联接。

潜水排污泵安装注意事项

1、潜水排污泵采用液位自动控制装置进行自动控制。液位自动控制装置的种类除浮球式液位开关以外,如污水中不含或只含少量悬浮杂质,也可选用投入式压力传感器及配套二次仪表。安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

2、根据现行有关《规范》的规定,除移动式安装软管连接部位采用织物增强橡胶软管外,潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、合管等。管材和管件的承压能力不应小于0.6MPa。

3、用于建筑物消防电梯集水坑的潜水排污泵安装方式,应采用两台硬管连接固定式或两台固定自耦式,且集水坑有效容积不小于2.0m3,潜水排污泵额定流量不小于36m3/h。

4、AS、AV、QW(WQ)、JYWQ各种系列潜水排污泵均有移动式安装和固定式安装两种基本形式。可按照国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》选用。其中软管连接移动式安装仅限于电机功率N≤7.5kW的潜水排污泵及排出管口径DN≤100mm的场合。

5、在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀,也可根据需要采用蝶阀;止回阀推荐采用球形污水止回阀。

6、单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩,供安装和检修时提升潜水排污泵用。

通过以上了解了潜水排污泵怎么安装,潜水排污泵安装注意事项,那么我们在对潜水排污泵进行检修时,人不必进入集水井(坑)内,可采用人工或机械的办法将泵体从集水井(坑)中用与泵体相连接的铁链提出。根据泵体重量的大小及实际需求,提升支架可制成永久性支架或临时性支架两种。提升支架上设电动、手动葫芦或滑轮与提升铁链相关联接。
